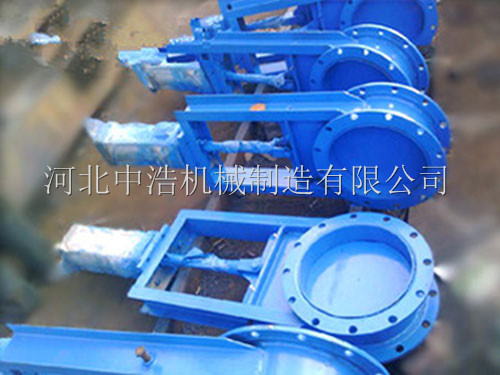

氣動插板閥是一種粉料、晶粒料、顆粒料以及小塊物料的流量或輸送量的主要控制設備。本產品的優點:結構簡單、操作靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送機流量調節,安裝不受角度的限制,操作方便,能隨時調整尺度。
氣動插板閥分為:?jiǎn)蜗驓鈩?dòng)插板閥、雙向氣動插板閥、圓口氣動插板閥、方口氣動插板閥
氣動插板閥結構特點:
本閥結構簡單、操作靈活、重量輕、無卡阻、切斷快,特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料,晶粒料的輸送及流量調節,安裝不受角度限制, 操作方便, 能隨時調節開度。該閥門為氣缸驅動操作,可配氣源三聯件。
氣動插板閥工作原理 :
主要由框架、閘板、氣缸、螺母等零件構成,根據氣缸的伸縮使活塞桿帶動閘板沿水平方向往復運動,達到閘門的啟閉目的。
氣動插板閥是輸送飛灰和粉狀干物料的系統中用它截止輸送物的裝置,也可安裝在干式除塵器、煙道等灰斗下部,也可與電動給料機配套使用,工作溫度可達六百度,插板閥重量輕、體積小、無飛灰外跑。
