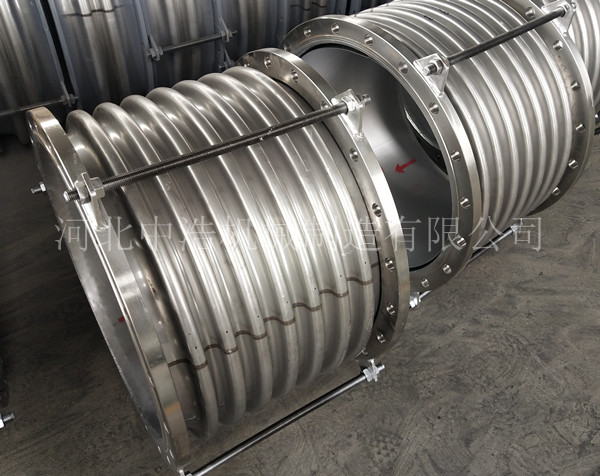

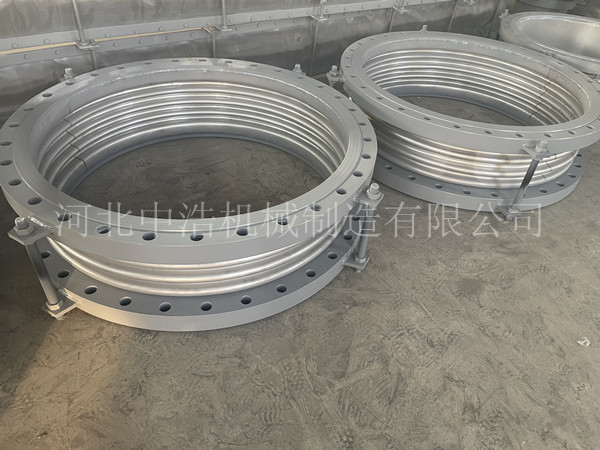

軸向型內壓式波紋補償器也叫TNY軸向型內壓式金屬波紋管膨脹節，創宇通用生產的軸向型內壓式波紋補償器是由一個波紋管和兩個端接管構成,端接管或直接與管道焊接,或焊上法蘭再與管道法蘭聯接,主要用于補償軸向位移，主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
軸向型內壓式波紋補償器結構特點：
TNY軸向型內壓式波紋管補償器由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋膨脹節上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。該類波紋膨脹節結構簡單，價格低，因而優先選用。
該金屬波紋管補償器對支座作用力的計算：
內壓推力：F=100·P·A 軸向彈力：Fx=Kx·(f·K)
橫向彈力：Fy=Ky·Y 彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ 合成彎矩：M=My+Mθ
式中：Fx：軸向剛度N/mm X:軸向?qū)嶋H移量mm
Fy:橫向剛度N/mm Y:橫向?qū)嶋H位移量mm
K:角向剛度N·m/度 θ：角向?qū)嶋H位移量（度）
P：工作壓力Mpa A:波紋管有效面積cm2(查樣本)
L:膨脹節中點至支座的距離m
